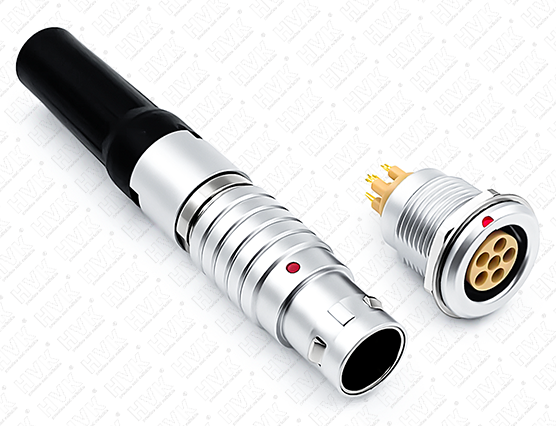

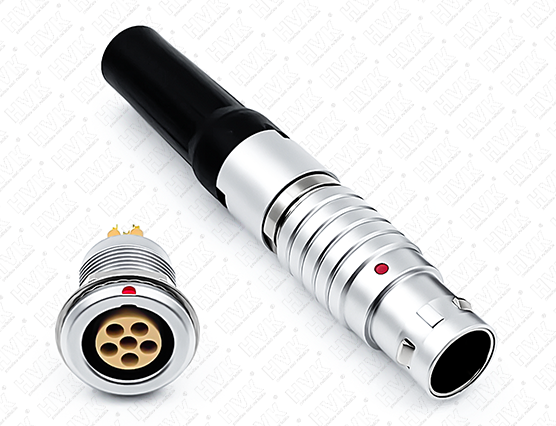

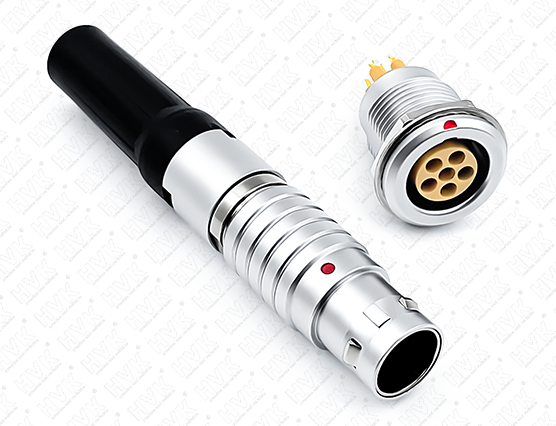

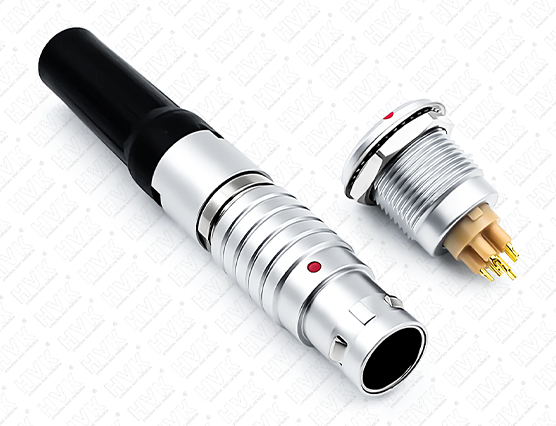

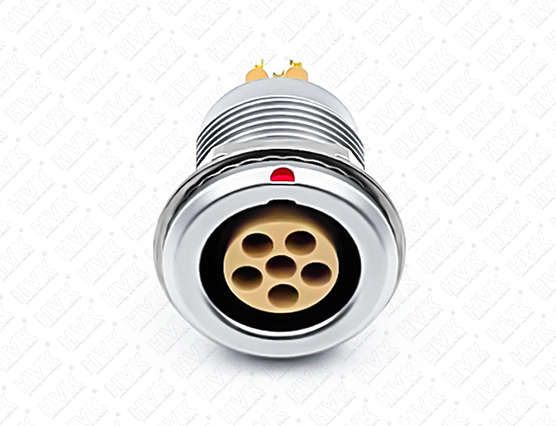

插拔自鎖連接器作為航空電子設備中關鍵的電氣互連元件，其導電性能直接關系到整個系統的可靠性和安全性。導電性能測試是確保連接器滿足設計要求和使用標準的重要環節，涉及接觸電阻、絕緣電阻、耐電壓、載流能力等多個關鍵參數。這些測試不僅需要在產品出廠時進行，還需要在使用過程中定期檢測，以評估連接器的老化情況和性能變化。針對插拔自鎖連接器的特殊結構和使用環境，行業已發展出一套完整的測試體系和方法。

接觸電阻測試是最基礎也是最重要的導電性能測試項目。測試原理基于四線制開爾文測量法，可消除測試導線電阻的影響，測量精度可達±1mΩ。測試時需使用專用測試夾具，確保接觸壓力符合產品規格（通常為5-10N）。測試電流一般選擇100mA，以避免電流過小導致測量誤差或電流過大引起接觸件發熱。測試標準通常參照MIL-STD-1344方法3002，要求初始接觸電阻不超過5mΩ，經過500次插拔循環后不超過10mΩ。對于高可靠性要求的航空連接器，還需進行動態振動條件下的接觸電阻測試，振動頻率范圍為10-2000Hz，加速度達15G，要求在此過程中接觸電阻瞬時波動不超過初始值的20%。

絕緣電阻測試評估連接器各接觸件之間以及接觸件與外殼之間的絕緣性能。測試采用500V直流電壓，測量1分鐘后的電阻值，要求不低于5000MΩ（MIL-STD-1344方法3003）。測試環境需控制在溫度23±2℃、相對濕度50±5%的標準條件下。對于特殊應用場景，還需進行高溫高濕條件下的絕緣電阻測試，如在85℃、85%RH環境中放置96小時后立即測量，要求絕緣電阻不低于100MΩ。測試時需注意消除表面漏電流的影響，可采用保護環技術或?qū)Ｓ媒^緣電阻測試儀。

耐電壓測試又稱介電強度測試，用于驗證連接器絕緣系統的耐高壓能力。測試電壓根據連接器額定工作電壓確定，通常為工作電壓的2-3倍，最低不少于500VAC或750VDC。測試時將電壓逐漸升高至規定值，保持1分鐘，不應出現擊穿或飛弧現象（MIL-STD-1344方法3001）。對于密封型連接器，還需進行潮濕絕緣測試，即在95%RH環境中放置48小時后立即進行耐壓測試。現代自動耐壓測試儀能實時監測泄漏電流，當電流超過設定閾值（通常為5mA）時自動切斷電源并記錄故障點。

載流能力測試評估連接器在額定電流下的溫升性能。測試時將連接器安裝在標準測試板上，通以額定電流（根據接觸件尺寸從1A至100A不等），使用熱電偶或紅外熱像儀測量接觸件和外殼溫度。要求溫升不超過30K（相對于環境溫度），且相鄰接觸件間的溫差不超過5K（SAE AS39029）。測試持續時間通常為4小時，每30分鐘記錄一次溫度數據。高溫老化測試是載流能力測試的延伸，在125℃環境中施加額定電流1000小時，測試后接觸電阻變化不超過初始值的20%。

插拔壽命測試是評估自鎖連接器長期使用性能的關鍵方法。測試使用自動插拔設備，以10-20次/分鐘的頻率進行插拔操作，每100次測量一次接觸電阻。測試過程中需模擬實際使用環境，包括施加軸向拉力（通常為50N）和扭轉力矩（0.5N·m）。要求經過規定次數（通常500-1000次）插拔后，接觸電阻仍滿足初始要求，鎖緊機構功能正常。高級測試設備還能監測插拔力曲線，分析機械磨損情況。對于高可靠性航空連接器，還需進行復合應力壽命測試，即在溫度循環（-55℃至125℃）、振動（20G）、鹽霧等多因素綜合作用下進行插拔測試。

微電阻變化測試（ΔR測試）是近年來發展的高靈敏度測試方法，專門用于檢測接觸界面的微觀變化。測試采用1mA以下的小電流，測量分辨率達0.01mΩ，能發現普通測試方法無法檢測的初期接觸劣化。測試時需在恒溫環境中進行，避免溫度波動影響。數據分析采用統計學方法，建立電阻變化趨勢模型，可提前預警潛在故障。這種方法特別適用于金-金接觸對的貴金屬連接器，能有效檢測表面污染和微動磨損。

高頻特性測試針對傳輸高頻信號的連接器，包括特性阻抗、插入損耗和串?dāng)_等參數。測試使用網絡分析儀，頻率范圍覆蓋DC至20GHz。特性阻抗測試要求與標稱值偏差不超過±10%，插入損耗在1GHz時不超過0.5dB，相鄰接觸件間串?dāng)_在3GHz時不超過-60dB。測試需在匹配的測試夾具中進行，采用SOLT（短路-開路-負載-直通）校準技術消除系統誤差。對于差分信號連接器，還需測試差分阻抗和共模抑制比。

環境應力測試模擬實際使用環境對導電性能的影響。溫度循環測試范圍通常為-65℃至175℃，每個極端溫度保持30分鐘，轉換時間不超過5分鐘，循環次數100次，測試后接觸電阻變化不超過10%。鹽霧測試按照ASTM B117標準進行，5%NaCl溶液，35℃連續噴霧96小時，測試后接觸電阻變化不超過20%?；旌蠚怏w腐蝕測試采用H2S、SO2、NO2和Cl2的混合氣體，濃度根據應用環境確定，測試后需滿足絕緣電阻和耐電壓要求。

微動腐蝕測試專門評估接觸件在微小相對運動下的性能變化。測試設備能產生10-100μm的振幅，頻率10-100Hz，測試時間50-100小時。測試后分析接觸表面形貌和成分，評估氧化層厚度和接觸性能衰減。這種測試對判斷鍍層材料的耐磨性和耐腐蝕性至關重要，特別是對金鍍層厚度不足或存在孔隙的情況特別敏感。

實際應用中的現場測試方法包括便攜式接觸電阻測試儀（測量范圍0.1mΩ-10Ω）、絕緣測試儀（最高2500V）和熱成像儀。這些設備能快速評估連接器狀態，但精度低于實驗室設備。測試時需注意接觸壓力一致，多點測量取平均值，并建立歷史數據對比分析。航空維護中常用對比測試法，即測量同一連接器不同時期的參數變化，而非絕對值判斷。

測試數據分析需要建立完整的評估體系。原始數據需進行濾波處理消除噪聲，然后計算統計參數（平均值、標準差、最大值）。趨勢分析采用移動平均或指數平滑法，建立性能退化模型。對于關鍵系統連接器，還需進行失效模式與影響分析（FMEA），評估各種性能下降對系統的影響程度?，F(xiàn)代測試系統已實現自動化數據采集和分析，能生成詳細的測試報告和性能曲線。

測試設備的選擇和校準同樣重要。接觸電阻測試儀應滿足ASTM B539標準，定期用標準電阻校準。絕緣電阻測試儀需符合IEC 60167要求，耐壓測試儀需滿足IEC 60243標準。所有測試設備應納入計量管理體系，校準周期不超過12個月。環境測試設備需驗證溫度均勻性（±2℃以內）和濕度控制精度（±3%RH）。

測試標準的適用性也需特別注意。航空連接器主要參照MIL-STD-1344、SAE AS39029、IEC 60512等標準，但不同制造商可能有附加要求。測試前需明確適用的標準版本和具體條款，特別是驗收標準的嚴苛程度。對于新型材料或特殊設計的連接器，標準測試方法可能需要調整，此時應制定詳細的測試方案并通過評審。

測試人員的專業技能直接影響測試結果的可靠性。操作人員需理解測試原理和方法，熟悉設備操作和數據分析。對于復雜測試如高頻特性測試，需要專門培訓。測試過程中應詳細記錄環境條件、設備參數和異?，F(xiàn)象，確保測試的可重復性和可追溯性。質量控制人員需監督測試流程，審核測試報告。

總之，插拔自鎖連接器的導電性能測試是一個系統工程，需要根據應用需求選擇合適的測試項目和方法組合。從基礎的接觸電阻測試到復雜的環境應力測試，每項測試都能揭示連接器性能的不同方面。隨著連接器向高密度、高頻、高可靠性方向發展，測試技術也在不斷創新，如采用人工智能算法分析測試數據，開發在線監測系統等。完善的測試體系不僅能確保連接器出廠質量，還能為改進設計和延長使用壽命提供依據，對保障航空電子系統的可靠運行具有重要意義。
