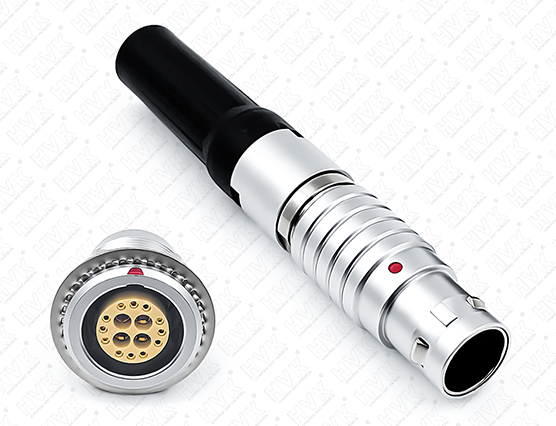

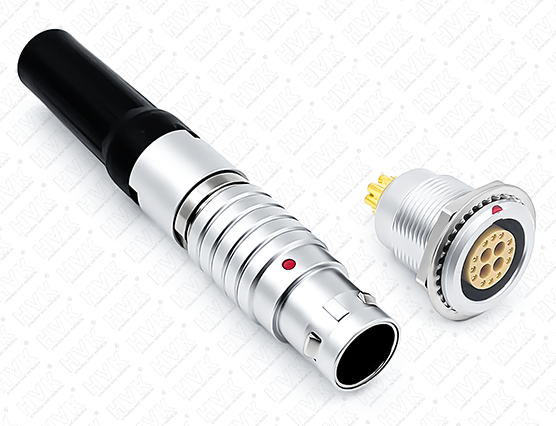

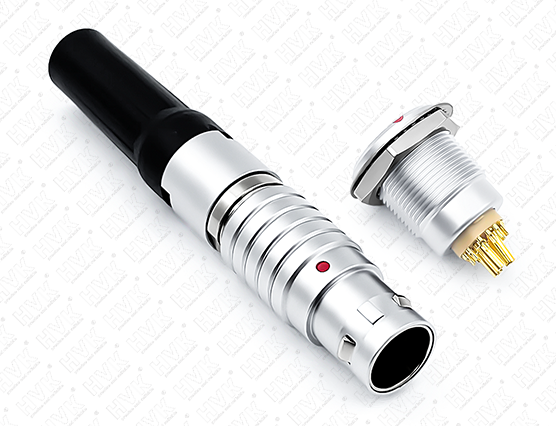

12+4同軸航空連接器作為現代航空電子系統中的關鍵組件，其質量直接關系到飛行安全與通信可靠性。這種特殊結構的連接器同時包含12個同軸接觸件和4個電源觸點，在雷達系統、數據鏈設備和航空電子總線中廣泛應用。為確保其性能滿足嚴苛的航空環境要求，制造商建立了涵蓋原材料、生產過程、成品測試和可靠性驗證的全方位檢測體系。這套檢測流程融合了機械精密測量、電氣性能測試和環境適應性驗證三大維度，標準之嚴格遠超普通工業連接器。

原材料檢測是質量保障的第一道防線。同軸接觸件使用的鈹銅合金需要經過光譜分析，確保鈹含量控制在1.8%-2.0%之間，這種特殊配比可使材料既保持良好彈性又具備足夠強度。某型號連接器曾因供應商私自將鈹含量降至1.5%，導致服役期間接觸壓力下降40%。絕緣材料要經受熱重分析，在250℃高溫下持續168小時，重量損失不得超過1%，這是為了驗證其在發動機艙等高溫環境下的穩定性。金屬外殼的鋁合金坯料需進行金相檢查，晶粒度應達到ASTM 6級以上，抗拉強度不低于380MPa。每批電鍍液都要取樣檢測，金層厚度控制在0.76-1.27μm之間，過薄會導致耐磨性不足，過厚則可能影響高頻信號傳輸。屏蔽層的編織密度要求達到95%以上，任何區域的空隙率超過5%都將判定為不合格。這些看似嚴苛的標準，實則是航空連接器在萬米高空極端環境下仍能可靠工作的基礎保障。

生產過程檢測貫穿每個制造環節。同軸接觸件的車削加工必須在線測量，內導體外徑公差控制在±0.005mm以內，這種精度相當于頭發絲的十五分之一。某衛星項目曾因一個同軸插針直徑超差0.008mm，導致整批連接器電壓駐波比超標。絕緣體注塑成型后要立即進行X射線檢查，內部氣泡直徑不得超過0.1mm，且每立方厘米不超過3個。組裝過程中的壓接工序最為關鍵，專用壓接機每工作4小時就要用標準樣件校準一次，壓接高度公差為±0.02mm，剖面填充率需達到85%以上。同軸組件的對中調整需要在高倍顯微鏡下進行，中心導體偏移量不超過0.01mm，這項參數直接影響高頻信號的傳輸損耗。每完成一個組裝工位，操作員都要在電子流程卡上簽字確認，這些數據將保存至少15年，實現全程質量追溯。統計表明，實施嚴格的過程檢測后，同軸連接器的批次合格率從92%提升至99.6%。

成品電氣性能測試包含十余項專項檢測。絕緣電阻測試使用1000V兆歐表，測量所有同軸觸點間及對殼體的阻值，新出廠連接器要求不低于5000MΩ。耐壓測試施加1500V交流電壓1分鐘，要求無擊穿、無飛弧現象。接觸電阻測量采用四線法，每個電源觸點的阻值不超過5mΩ，同軸外導體不超過2mΩ。某型機載雷達曾因一個連接器接觸電阻達到8mΩ，導致系統功耗異常升高。高頻性能測試最為復雜，使用矢量網絡分析儀在0-18GHz頻段掃描，電壓駐波比在6GHz以下不超過1.25，全頻段不超過1.35。插入損耗測試要求3GHz時小于0.3dB，6GHz時小于0.5dB。串?dāng)_測試中，相鄰?fù)S通道在6GHz時的隔離度必須大于60dB。這些電氣參數直接決定了連接器在高速數據系統中的表現，任何一項超標都可能導致系統性能下降。

機械性能測試模擬實際使用中的各種應力條件。插拔力測試使用數字測力儀，插入力不超過50N，拔出力在20-40N之間，過小會導致接觸不良，過大則影響操作便利性。振動測試按照MIL-STD-202標準，在10-2000Hz頻率范圍內進行三個軸向掃頻，每個方向振動6小時，測試后所有參數變化不超過5%。機械沖擊測試施加100g、6ms的半正弦波沖擊，連續11次后連接器不得出現任何結構損傷。某型無人機連接器就曾因未通過此項測試，在實戰環境中出現接觸不良。電纜拉力測試施加150N的軸向拉力1分鐘，要求信號傳輸不中斷，這是為了驗證連接器在飛機機動時的可靠性。密封型連接器還需進行氣密性檢測，在0.5MPa氣壓下保持5分鐘，泄漏率不超過1×10?3Pa·m3/s。這些嚴苛的機械測試確保了連接器在各種極端條件下仍能保持穩定性能。

環境適應性測試驗證連接器在特殊環境中的耐久性。鹽霧試驗按照MIL-STD-810標準進行96小時，測試后接觸電阻變化不超過10%，這是艦載設備的必測項目。高低溫循環測試在-55℃至+125℃之間進行10次循環，每次在極端溫度保持2小時，測試后絕緣電阻不得低于初始值的50%。濕熱試驗將連接器置于40℃、95%RH環境中持續21天，要求金屬部件無腐蝕，絕緣性能不下降。某型高原直升機就曾因連接器未通過此項測試，導致電子設備在雨季頻繁故障。太陽輻射測試模擬高空強紫外線環境，在1120W/m2輻照度下暴露200小時，塑料部件顏色變化ΔE不超過3。這些環境測試雖然耗時，但能真實反映連接器在全天候條件下的性能表現。

特殊應用場景還需進行附加測試。電磁兼容性測試包括輻射敏感度和傳導發射兩項，確保連接器既不受外界干擾，也不會成為干擾源。防火測試要求連接器在1100℃火焰中燃燒15秒后能在60秒內自熄，且滴落物不引燃下方材料。核加固型連接器要經受總劑量50krad的γ射線輻照，測試后所有功能正常。這些特殊測試雖然只針對特定型號，但體現了航空連接器質量標準的全面性。數據顯示，通過全部檢測流程的連接器，平均無故障工作時間可達50000小時以上。

12+4同軸航空連接器的質量檢測流程凝聚了航空工業對可靠性的極致追求。從微觀的材料分析到宏觀的環境模擬，從靜態參數測量到動態性能驗證，這套體系既遵循國際標準又超越常規要求。在看似繁瑣的檢測背后，是對每個可能故障點的系統排查，是對"零缺陷"質量目標的堅定實踐。隨著航空電子系統向更高頻率、更大帶寬發展，連接器的檢測標準也在持續升級，但核心原則始終不變：只有通過最嚴苛的檢測，才能保障最關鍵的飛行安全。這種對質量的執著追求，正是航空工業區別于其他領域的本質特征，也是確保乘客生命安全的技術基石。
