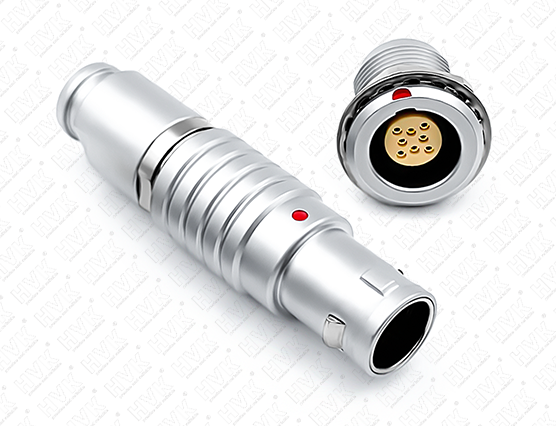

在航空航天、半導體裝備、高端科研儀器等極端應用場景中，高溫真空氣密航空插頭連接器扮演著生命線般的角色。它們不僅要在常壓下可靠工作，更需在超高真空、劇烈溫度交變及強輻射等嚴苛環境下，維持信號與功率的絕對穩定傳輸。這一切性能的基石，最終落于那毫米乃至微米尺度的密封界面之上。密封面的處理工藝，已非普通的機械加工范疇，而是一門融合了精密制造、表面科學、材料物理與極致質量控制的高深技藝。它直接決定了連接器的漏率水平、使用壽命與整個系統的成敗。

密封面的特殊處理，始于對基材本質的極致追求與預處理。用于此類連接器的典型材料如柯伐合金、不銹鋼、特種陶瓷等，其本身的晶相結構、純度和微觀均勻性必須無可挑剔。任何材料內部的微觀夾雜、氣孔或成分偏析，在后續的高溫和真空環境下都可能成為泄漏的源頭。因此，在進入密封面加工前，材料需經過嚴格的金相檢測、超聲波探傷乃至真空熱除氣處理，以消除內應力并驅除材料內部吸附的氣體。密封面的基礎成型通常采用超精密車削或磨削，但其目標遠非達到圖紙尺寸那般簡單。此時的表面，雖宏觀平整，但在微觀上仍布滿刀具或砂輪留下的、方向性明顯的峰谷溝壑，這些溝壑是真空密封的大敵。

因此，核心工藝聚焦于如何將這些微觀的“山峰”與“峽谷”轉化為近乎理想的原子級平整接觸區。激光微熔覆與拋光是其中一項尖端技術。它并非簡單去除材料，而是利用高能量密度的脈沖激光，以極快的速度掃描密封面微觀凸起處，使其表層材料瞬間微熔并依靠液態金屬的表面張力重新流平，隨后急速凝固。這個過程能有效“燙平”微觀尖峰，并將亞表面的微裂紋“愈合”，同時在快速凝固過程中形成細化的晶粒組織，提升表面硬度和致密性。另一種更為精密的方法是離子束拋光。在真空腔室內，將氬氣等惰性氣體電離形成離子束，以其動能轟擊密封面。這種物理濺射效應能以原子級別的精度逐層剝離表面材料，完全無視材料的硬度，可實現納米級甚至亞納米級的表面粗糙度，并且不會引入機械應力或熱影響區，是獲得超光滑密封面的終極手段之一。對于陶瓷等硬脆材料密封面，**化學機械拋光**則扮演關鍵角色。它通過拋光液中化學腐蝕與機械磨削的協同作用，既能達到極高的平整度，又能獲得完美無劃痕的鏡面效果。

然而，極致的平滑有時并非唯一目標。在某些設計中，為了兼顧高密封性與抗振動、抗蠕變的能力，需要對密封面進行微織構設計。這超越了“光滑”的概念，進入了主動設計的領域。例如，采用超短脈沖激光或光刻電化學加工技術，在密封面上刻蝕出周期性的微米級凹坑陣列或溝槽。這些微觀結構具有多重妙用：其一，可以充當微“儲油槽”，在裝配時容納專用高真空密封脂，形成均勻的薄膜而非被擠出的油珠，大幅提升初始密封性；其二，合理的織構可以像無數個微型彈簧一樣，補償因熱脹冷縮或輕微振動引起的接觸應力波動，保持密封界面的穩定。這種工藝要求對織構的形狀、深度、分布密度進行精確的仿真與優化，是表面處理工藝與功能設計深度結合的典范。

在獲得理想的幾何形貌后，**表面鍍覆與改性**是賦予密封面“靈魂”的最后一道，也是至關重要的一道工序。單純的金屬表面在高壓力下容易發生冷焊或磨損。因此，通常需要在密封面鍍覆一層極薄但性能特殊的涂層。最經典的是鍍金工藝。金因其優異的化學惰性、極低的出氣率、良好的延展性和導電性，成為首選。但航空插頭的鍍金絕非普通裝飾鍍金，它要求是致密無孔的純金鍍層，厚度需精確控制在微米級，既要保證完全覆蓋底層金屬、防止其原子在高真空高溫下擴散，又不能過厚導致鍍層軟化和密封失效。近年來，**類金剛石碳膜**等先進涂層也開始應用。這種兼具高硬度、低摩擦系數和出色化學惰性的薄膜，能極大地提升密封面的耐磨性和抗粘著能力，尤其適用于長壽命、高頻插拔的應用場景。鍍覆工藝本身也極為考究，如采用磁控濺射、離子鍍等物理氣相沉積方法，以確保鍍層與基體間超強的附著力，避免在高應力下剝落。

最終，所有這些超凡工藝的價值，必須通過嚴酷到近乎苛刻的檢測來驗證。密封面處理完成后，其粗糙度需用原子力顯微鏡進行三維納米級測繪；鍍層厚度與成分需用X射線光電子能譜或輝光放電光譜進行剖析；而最關鍵的，則是連接器整體在專用氦質譜檢漏儀上進行的真空密封性測試。測試往往模擬甚至超越實際工作條件，如高溫烘烤后檢漏、溫度循環后檢漏，確保泄漏率指標遠低于例如1×10?? Pa·m3/s的嚴苛標準。每一道工藝參數、每一個檢測數據，都被完整記錄，形成可追溯的生命檔案。

綜上可見，高溫真空氣密航空插頭連接器的密封面處理，是一場在微觀世界進行的宏大工程。它從材料的本源出發，歷經超精加工、微觀形貌重塑、功能織構設計、原子級鍍覆與終極檢測的完整閉環。這個過程的每一步，都凝結著對物理極限的探索和對絕對可靠性的信仰。當這樣一枚連接器被安裝于深空探測器的電路系統或粒子對撞機的核心部件時，它的密封面便不再只是一個機械接口，而是守護著人類探索未知疆域時，那一縷不可或缺的信號與能量的沉默哨兵。
